      Cisco Webex Room Kit Plus思科视频会议是一个强大的视频会议协作解决方案,它与平板显示器集成,为您的中型到大型会议室带来更多的智能和可用性——无论是在本地注册还是在云中注册的 Webex。产品概述Webex Room ···

  • CS-KITPLUS-K9
  • CS-KITP60-K9
  • Cisco Webex Room Kit Plus 功能介绍

    思科Cisco Webex Room Kit Plus 是一个强大的协作解决方案,它与平板显示器集成,为您的中型到大型会议室带来更多的智能和可用性——无论是在本地注册还是在云中注册的 Webex。

    思科Cisco Webex Room Kit Plus

    Webex Room Kit Plus 提供了客户期望从思科获得的无与伦比的视频和音频体验。此外,新功能实现了更智能的会议、更智能的演示功能以及更智能的房间和设备集成——进一步消除了在中型到大型房间中使用和部署视频的障碍。

    Room Kit Plus - 包括一个强大的编解码器、一个带有集成扬声器和麦克风的四摄像头条以及智能 Room Navigator 控制面板 - 是最多可容纳 14 人的房间的理想选择。它提供了先进的摄像头技术,可为大中型房间带来扬声器跟踪和自动取景功能。该产品具有丰富的功能和体验,但其定价和设计可轻松扩展到您的所有会议室和空间——无论是在本地注册还是在 Webex 云服务中注册。

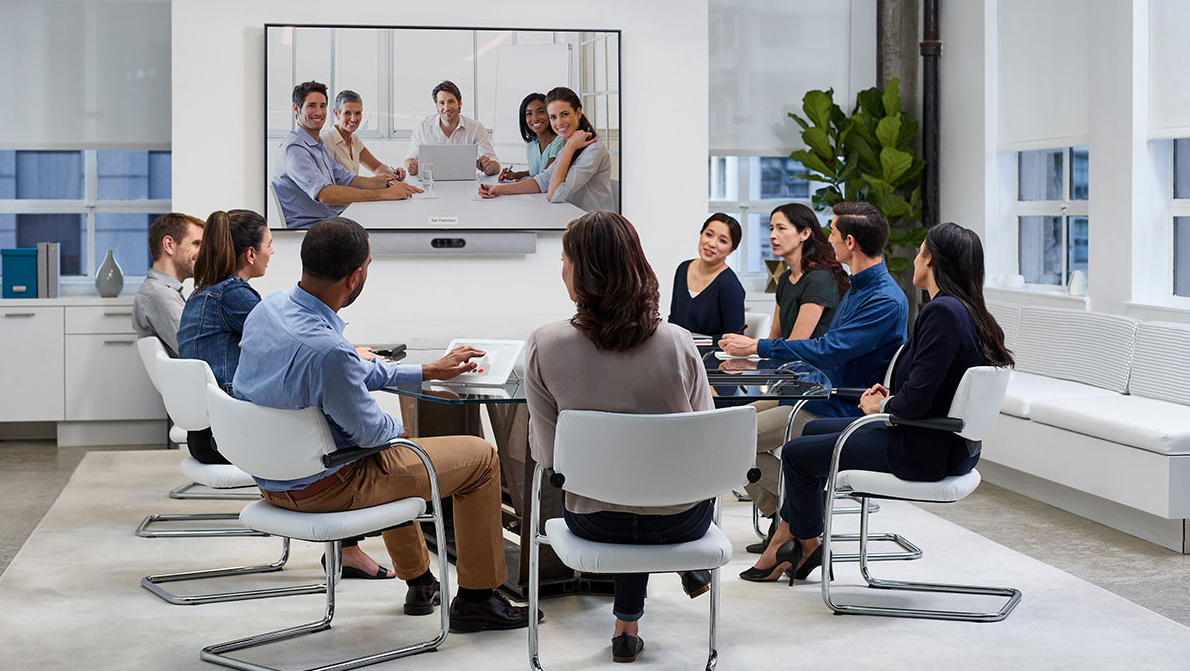

    会议室中的 Webex Room Kit Plus

                会议室中的 Webex Room Kit Plus

    产品特点和优势

    特征

    优势

    智能会议

    ●  通过隐蔽的集成摄像头为大中型房间带来智能视野

    ◦    最佳概览:自动检测会议参与者并提供理想的框架

    ◦    演讲者跟踪:检测并在活动演讲者之间切换并提供理想的取景

    ●  集成扬声器带来出色的音频体验
    ●  自动噪音抑制可减少来自会议室的干扰性声音(例如,打字、纸张沙沙声)
    ●  通过一键式 (OBTP) 简化会议加入体验,适用于 Webex 会议中的已安排设备,无论是在本地注册还是在 Webex 云服务中注册
    ●  自动唤醒:当有人走进房间时系统“唤醒”,并通过他们的移动设备识别他们
    ●  通过 Webex Room Navigator 控制单元或 Webex 应用程序轻松控制
    ●  端到端的安全性

    智能演示

    ●  支持视频和内容双屏
    ●  支持本地会议的双内容源
    ●  查看从 Webex Board、Webex Desk Pro 或 Webex 应用程序共享的白板内容和注释;通过 Webex 应用程序参与白板会议
    ●  4K 内容共享(本地 30 fps;远程 5 fps)
    ●  有线或无线内容共享

    智能集成

    ●  指标:统计房间内的人数,启用分析以更好地规划资源
    ●  通过 HDMI CEC 自动进行屏幕/显示集成
    ●  支持无线网络
    ●  控制系统集成:通过 Webex Room Navigator 控制灯光和百叶窗等外围设备

    专为云和本地而构建

    ●  通过 Webex 在本地或云端注册的灵活性
    ●  硬件经过优化,可在云平台上运行,可在共享房间和空间中提供出色体验,并可轻松访问托管会议

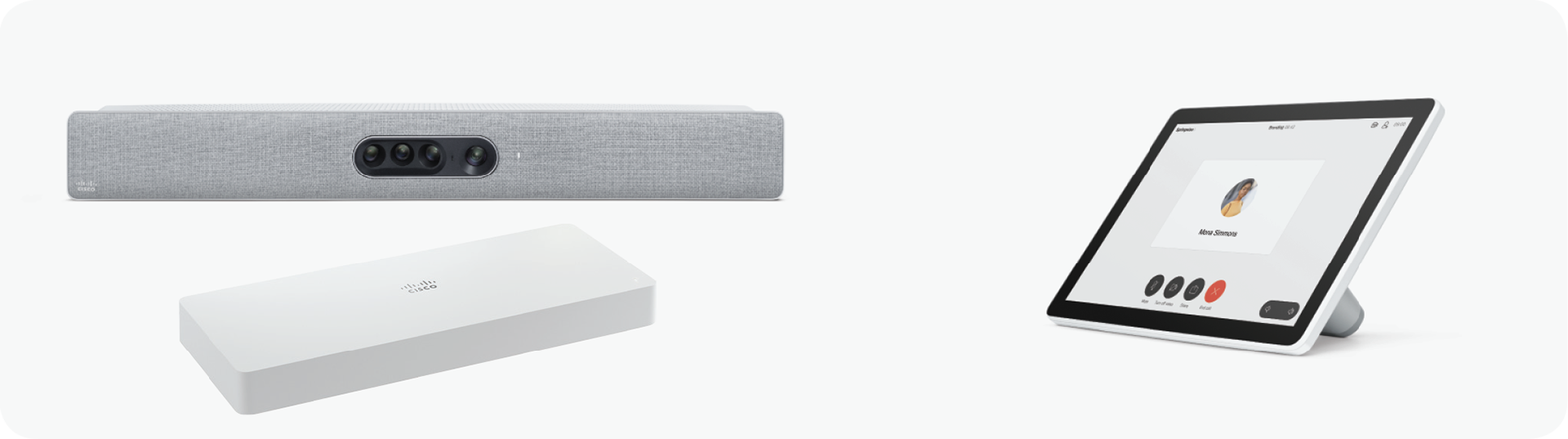

    Webex Room Kit Plus 的默认组件:Webex Codec Plus、Webex Quad 摄像头、Webex Room Navigator

                Webex Room Kit Plus 的默认组件:Webex Codec Plus、Webex Quad 摄像头、Webex Room Navigator

    Webex Room Kit Plus 突出的功能和差异化为大中型房间带来更多智能

    Webex Room Kit Plus 是盒装视频创新,为您的大中型房间团队协作室带来更多智能和可用性。虽然其他人仍在努力将扬声器跟踪、无线共享和 4K 内容等高级功能插入其高端产品中,但 Cisco Webex 已经以经济高效且简单的方式将这些创新推广到各种规模的会议室。借助 Room Kit Plus,Webex 正在帮助客户体验更智能的会议,实现更智能的演示,并创建更智能的房间和设备集成。这些功能以前是高端视频会议室的领域,但现在可以带到每个房间和每个团队。当注册到 Webex 时,

    ●      智能会议:强大的集成摄像头提供智能视图功能,例如自动取景和发言者跟踪;自动噪音抑制减少会议中断

    ●      智能演示:双屏、双源、无线共享、4K 内容,让演示更精彩

    ●      智能房间:人数统计使用指标和资源分配;与屏幕紧密集成以增强用户交互;API 和宏允许会议个性化

    ●      视听集成: Codec Plus 是入门级集成编解码器,支持第三方音频系统。控制系统可以通过 USB 适配器或 SSH 使用 RS-232。

    ●      注册灵活性:专为云和本地部署而构建,保护您的投资

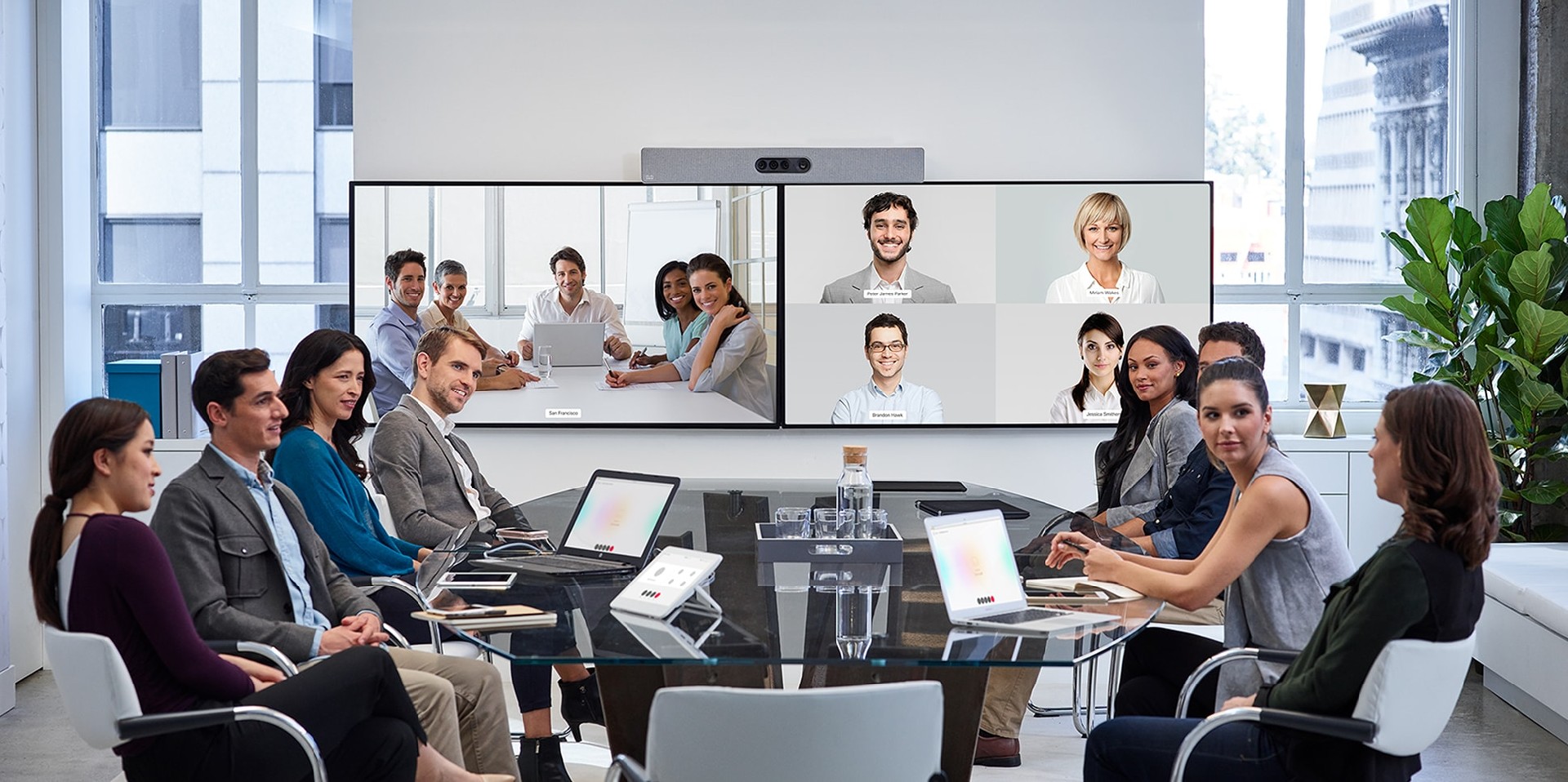

    大型会议室中的 Webex Room Kit Plus

                大型会议室中的 Webex Room Kit Plus

    一种经济实惠的硬件购买方式

    Webex 硬件即服务通过简单、可扩展和灵活的支付方式提供了一种购买硬件的新方式。及时了解最新型号的 IP 电话和 Webex 设备,以加强协作并为未来创建工作空间。准备好迎接思科统一云平台的所有力量!


    Cisco Webex Room Kit Plus 技术参数

    规格

    描述

    软件兼容性

    ●  Cisco 协作终端软件版本 9.14.5 或更高版本,或 Webex RoomOS

    Webex Room Kit Plus 中的默认组件

    ●  Webex 编解码器增强版
    ●  Webex 四摄像头
    ●  Webex Room Navigator 控制单元
    ●  四摄像头壁挂式

    可用的集成器包

    ●  Webex Room Kit Plus PTZ 4K(配备 Webex PTZ 4K 摄像头)
    ●  Webex Room Kit Plus Precision 60(配备 Webex Precision 60 摄像头)

    可选硬件组件

    ●  Cisco 桌面麦克风、Cisco 天花板麦克风、Codec Plus 壁挂架、电缆、备用 Webex PTZ 4K 摄像头、

    备用 Webex Precision 60 摄像头、备用 Cisco TelePresence SpeakerTrack 60 摄像头

    带宽

    ●  高达 6 Mbps 的点对点

    分辨率/帧速率的最小带宽

    H.264

    ●  720p30 从 768 kbps
    ●  720p60 从 1152 kbps
    ●  1080p30 从 1472 kbps
    ●  1080p60 从 2560 kbps

    防火墙穿越

    ●  Cisco Expressway ™技术
    ●  H.460.18、H.460.19防火墙穿越

    视频标准

    ●  H.264、H.265 和 H.263 仅用于 TANDBERG ™ MXP 互操作性

    视频输入

    ●  1 个 HDMI 输入支持最高 1080p60 的格式
    ●  两个 HDMI 输入在 30 fps 下支持最高 4K (3840 x 2160) 的格式,包括 HD1080p60
    ●  扩展显示识别数据 (EDID)
    ●  消费电子控制(CEC)2.0

    视频输出

    ●  两个 HDMI 输出支持高达 3840 x 2160p60 (4Kp60) 的格式
    ●  消费电子控制(CEC)2.0

    编码和解码

    ●  主视频:全高清1080p60
    ●  演示频道:UHD 4K 2160p5,包括1080p30和720p60

    音频标准

    ●  G.711、G.722、G.722.1、G.729、AAC-LD、Opus

    音频功能

    ●  高品质 20 kHz 音频
    ●  四摄像头的低音炮线路输出
    ●  准备感应回路(线路输出)
    ●  自动增益控制 (AGC)
    ●  自动降噪
    ●  主动唇形同步

    音频输入

    ●  三个麦克风,4 针迷你插孔
    ●  两个 HDMI 输入上的嵌入式音频

    音频输出

    ●  1 个线路输出迷你插孔(立体声)(Codec Plus)
    ●  1 个用于低音炮的 RCA 输出(四摄像头)
    ●  在一个 HDMI 输出上嵌入音频
    ●  HDMI 输入 #1 支持音频回传通道 (ARC):音频输出到四摄像头

    扬声器
    (四摄像头)

    ●  高品质扬声器
    ●  频率响应:70 Hz 至 20 kHz
    ●  最大输出电平 SPL 90dB

    说话人跟踪
    (四摄像头,SpeakerTrack 60)

    ●  6 元素麦克风阵列,可准确跟踪说话者
    ●  Quad Camera 可支持群组取景功能,具有 5 倍变焦能力
    ●  SpeakerTrack 60 可支持近摄功能,具有 20 倍变焦能力

    PresenterTrack

    (与 PTZ 4K 摄像机、Precision 60 摄像机配对时可用)

    ●  AI 驱动的人脸和上身检测能力
    ●  摄像头自动跟随定义区域内的活动演示者,帮助确保优化视图

    双流

    ●  H.239(H.323)双码流
    ●  Binary Floor Control Protocol (BFCP) (SIP) 双流
    ●  支持分辨率高达 3840 x 2160p5 (4Kp5)、1080p30 和 720p60

    无线共享

    ●  Webex 应用程序(最高 3840 x 2160p5)
    ●  Cisco Intelligent Proximity 客户端(最高 1920 x 1080p5)

    MultiSite 功能
    (嵌入式多点)
    (可选升级)

    ●  自适应SIP/H.323 MultiSite

    ◦    3 路分辨率高达 1080p30 + 内容高达 4Kp5

    ◦    4 路分辨率高达 720p30 + 内容高达 4Kp5

    ●  完全独立的音视频转码
    ●  H.323/SIP/VoIP在同一个会议
    ●  支持任何参与者以高达 3840 x 2160p5 的分辨率进行演示 (H.239/BFCP)
    ●  最佳印象(自动连续呈现布局)
    ●  来自任何站点的加密和双流

    协议

    ●  H.323
    ●  SIP
    ●  网迅
    ●  使用可选 ISDN 链路的 ISDN PRI/BRI

    嵌入式加密

    ●  H.323 和 SIP 点对点
    ●  基于标准:H.235 v3 和高级加密标准 (AES)
    ●  自动生成和交换密钥

    IP网络功能

    ●  用于服务配置的 DNS 查找
    ●  差异化服务(服务质量 [QoS])
    ●  IP 自适应带宽管理(包括流量控制)
    ●  自动网守发现
    ●  动态播出和口型同步缓冲
    ●  H.323 中的 H.245 双音多频 (DTMF) 音
    ●  SIP 中的 RFC 4733 DTMF 音
    ●  使用网络时间协议 (NTP) 的日期和时间支持
    ●  统一资源标识符 (URI) 拨号
    ●  动态主机配置协议 (DHCP)
    ●  802.1X 网络认证
    ●  802.1Q 虚拟局域网
    ●  802.1p [QoS 和服务等级 (CoS)]
    ●  Cisco Media Assure 和 ClearPath,包括基于丢包的降速

    呼叫控制

    ●  思科统一通信管理器 (CUCM)

    ◦    本地注册 CUCM

    ◦    需要带有设备包 Room Kit Plus 的 CUCM 版本 10.5.2 或更高版本

    ●  思科高速公路

    ◦    向 Expressway 本地注册

    ●  Webex
    ●  第三方 H.323 网守和基于标准的 SIP 代理

    IPv6 网络支持

    ●  H.323 和 SIP 的单一调用堆栈支持
    ●  DHCP、SSH、HTTP、HTTPS、DNS、DiffServ 的双栈 IPv4 和 IPv6
    ●  支持静态和自动 IP 配置(无状态地址自动配置)

    安全功能

    ●  使用 HTTPS 和 SSH 进行管理
    ●  IP 管理密码
    ●  访问 Webex Room Navigator 控制器上的管理功能的密码
    ●  禁用 IP 服务
    ●  网络设置保护

    证书管理

    ●  证书授权代理功能 (CAPF) 支持以提高安全性
    ●  制造商安装的证书 (MIC)
    ●  本地重要证书 (LSC)

    ●  X.509 数字证书(DER 编码二进制);

    客户端和服务器证书都可接受 DER 和 Base-64 格式;支持密钥大小为 1024、2048 和 4096 的证书

    其他接口

    ●  USB 2.0 接口、uUSB、恢复出厂设置针孔

    网络接口 Codec Plus

    ●  1 个以太网 (RJ-45) 10/100/1000 用于 LAN
    ●  1 个以太网 (RJ-45) 10/100/1000,用于与摄像头直接配对(摄像头控制)
    ●  1 个带 PoE 的以太网 (RJ-45) 10/100/1000,用于与 Webex Room Navigator 直接配对
    ●  用于 LAN 的 Wi-Fi 802.11a/b/g/n/ac 2.4 GHz 和 5 GHz
    ●  2x2 多输入多输出 (MIMO)

    注意:由于合规性规定,需要在接入点中启用 802.11d 才能使产品在 5725 MHz - 5875 MHz 范围内正常运行。

    使用 Wifi 连接是一种灵活的选择,但始终首选以太网连接以获得高性能。

    电源 (2)

    ●  100 至 240 VAC,50/60 Hz,12V 直流输入
    ●  平均20W,峰值70W
    ●  四摄像头必须与电源FSP FSP070-AHAN2 或AcBel ADF019 一起使用

    工作温度和湿度

    ●  0°C 至 35°C(32°F 至 95°F)环境温度
    ●  10% 至 90% 相对湿度 (RH)

    储存和运输温度

    ●  -20°C 至 60°C(-4°F 至 140°F),相对湿度 10% 至 90%(非冷凝)

    锁定机制

    ●  Kensington 安全锁

    方面

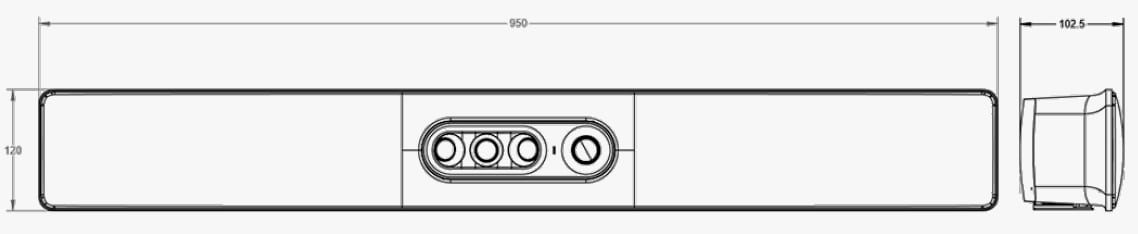

    四摄像头

    ●  四摄像头:

    ◦    宽度:37.4 英寸(95.0 厘米)

    ◦    高度:4.7 英寸(12.0 厘米)

    ◦    深度:4.0 英寸(10.3 厘米)

    ◦    重量:10.6 磅(4.8 千克)

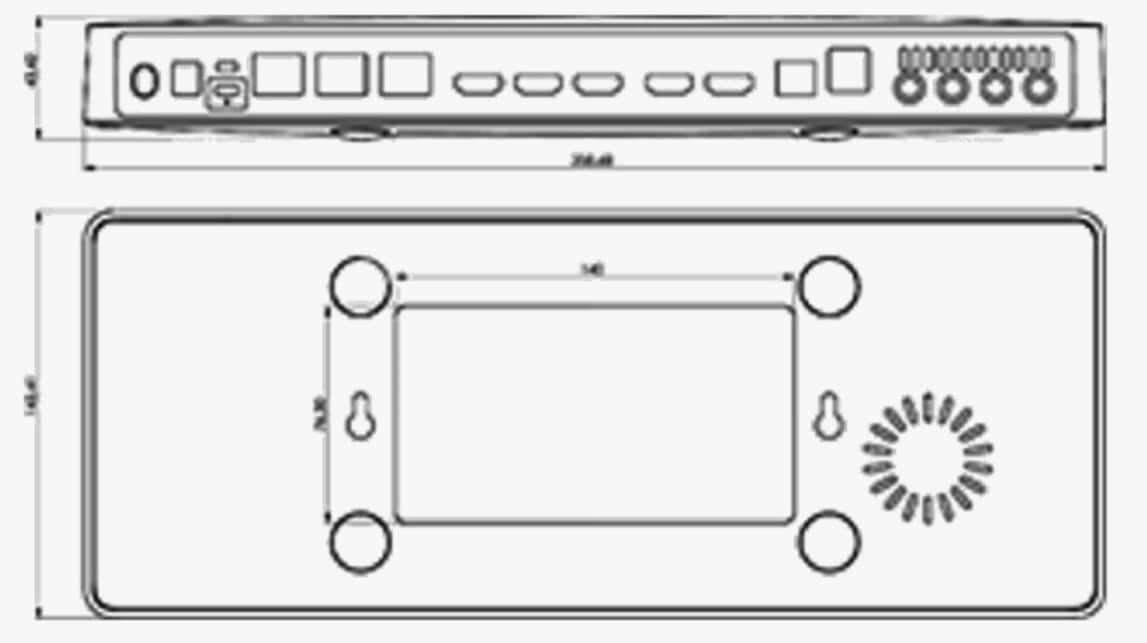

    编解码器加

    ●  编解码器加:

    ◦    宽度:14.1 英寸(35.9 厘米)

    ◦    高度:1.7 英寸(4.3 厘米)

    ◦    深度:5.6 英寸(14.3 厘米)

    ◦    重量:3.9 磅(1.77 千克)

    相机概览(四相机)

    ●  (4) 5K CMOS传感器,机器智能切换;提供 1080p 的单路高清输出
    ●  最高支持 60 帧/秒
    ●  15.1 MP 图像传感器
    ●  1/1.7 CMOS
    ●  5 倍数码变焦(3 个长焦镜头,每个镜头具有 50° 水平视野)
    ●  f/2.0 光圈
    ●  83°水平视野;51.5° 垂直视野
    ●  自动取景(音频+人脸检测)
    ●  5120 x 2880 像素分辨率
    ●  自动对焦、亮度和白平衡
    ●  焦距 1 m 到无限远

    摄像机概览 (SpeakerTrack 60)

    ●  1920 x 1080,每秒 60 帧 (fps)
    ●  10倍光学变焦、2倍数码变焦、20倍变焦组合
    ●  平移范围:+/-100 度,倾斜范围:+/-20 度,跟踪水平 FoV:80 度
    ●  焦距1.0m到无限远(宽)
    ●  F 值 1.5
    ●  手动或自动对焦、白平衡和亮度

    Webex Room Kit Plus

    订购信息

    产品名称

    零件号

    合规型号

    Webex Room Kit Plus – 订阅定价 (MSRP * )

    ●  Webex 编解码器增强版
    ●  Webex 四摄像头
    ●  Webex Room Navigator 控制单元
    ●  网迅服务

    CS-KITPLUS-MSRP-K9

    CS-CODEC-PLUS+

    CS-QUADCAM+

    CS-T10-TS+

    A-SPK-SH-RMK (A-SPK-SH)



    TTC7-25

    TTC8-10

    TTC5-15

    Webex Room Kit Plus (GPL ** )

    ●  Webex 编解码器增强版
    ●  Webex 四摄像头
    ●  Webex Room Navigator 控制单元

    CS-KITPLUS-K9

    CS-CODEC-PLUS+

    CS-QUADCAM+

    CS-T10-TS+



    TTC7-25

    TTC8-10

    TTC5-15

    Webex Room Kit Plus – 无收音机

    ●  Webex Codec Plus – 无无线电
    ●  Webex 四摄像头
    ●  Webex Room Navigator 控制单元

    CS-KITPLUS-NR-K9

    CS-CODEC-PLUS-NR+

    CS-QUADCAM+

    CS-T10-TS+



    TTC7-25

    TTC8-10

    TTC5-15

    Webex Room Kit Plus – 无加密

    ●  Webex 编解码器增强版
    ●  Webex 四摄像头
    ●  Webex Room Navigator 控制单元

    CS-KITPLUS-K7

    CS-CODEC-PL-NR-K7+

    CS-QUADCAM+

    CS-T10-TS+



    TTC7-25

    TTC8-10

    TTC5-15

    Webex Room Kit Plus – 符合 TAA

    ●  Webex Codec Plus – TAA、NO RADIO 或
    ●  Webex Codec Plus – TAA
    ●  Webex 四摄像头
    ●  Webex Room Navigator 控制单元

    CS-KITPLUS-K9++

    CS-CODEC-PLUS-NR++

    CS-CODEC-PLUS++

    CS-QUADCAM+

    CS-T10-TS+



    TTC7-25

    TTC7-25

    TTC8-10

    TTC5-15

    选项

    带 3.5 毫米插头的 Cisco 桌面麦克风

    CS-MIC-table-J=


    台式麦克风延长线

    CAB-MIC-EXT-J=


    思科天花板麦克风

    CTS-MIC-CLNG-G2


    天花板麦克风的屏蔽电缆(非阻燃等级)

    CAB-ETHRSHLD-10M


    用于编解码器介质的壁挂式套件

    CS-KITPLUS-WMK


    8 m HDMI 2.0 认证电缆

    CAB-PRES-2HDMI-GR


    HDMI 2.0 电缆 1.5 m/5 ft,灰色

    CAB-2HDMI-1.5M-GR


    HDMI 2.0 电缆 3 m/10 ft,灰色

    CAB-2HDMI-3M-GR


    以太网电缆 1.5 m/5 ft,灰色

    CAB-ETH-1.5M-GR


    以太网电缆 3 m/10 ft,灰色

    CAB-ETH-3M-GR


    以太网电缆 5 m/16.4 ft,灰色

    CAB-ETH-5M-GR


    软件选项 – 单独订购

    远程监控

    L-ROOM-RM (L-TP-RM)


    MultiSite(嵌入式多点)

    L-KITPLUS-MS (L-ROOM-PAK)


    备件

    Webex 编解码器加

    CS-CODEC-PLUS=

    TTC7-25

    Webex Codec Plus – 没有无线电,没有加密

    CS-CODEC-PL-NR-K7=

    TTC7-25

    Webex Codec Plus – 没有收音机

    CS-CODEC-PLUS-NR=

    TTC7-25

    Webex 四摄像头

    CS-QUADCAM=

    TTC8-10

    Webex PTZ 4K 摄像机

    CS-CAM-PTZ4K=

    EVI-X200C

    Webex Precision 60 摄像头

    CTS-CAM-P60=

    TTC8-07

    电源 12VDC 70W

    PSU-12VDC-70W-GR=
