华为视频会议媒体资源池解决方案
随着云计算技术的逐渐发展,企业云通信系统组网逐渐走向云化,基于云计算架构的新型企业云通信组网和应用将成为未来企业云通信系统的发展方向。
云计算技术应用在企业云通信行业组网中即是将企业云通信系统中重要的媒体交换处理平台—CloudMCU进行云化、端口化,使多台CloudMCU设备之间组成MCU“资源池”,实现在会议组建中不用去考虑使用哪个MCU的端口资源,系统通过智能的资源调度和端口分配原则满足每次会议的正常使用。
资源调配原理
资源池管理系统根据用户请求的会议参数,与会会场,按照资源调配策略为会场确定接入MCU以及MCU之间的级联关系,这个过程可称之为资源调配过程。
资源池管理系统以服务区方式对MCU资源进行管理。服务区是资源池管理系统为会场分配MCU资源的管理概念, 会场和MCU之间通过服务区进行关联。每个会场只可归属一个服务区,每个服务区可包括多台CloudMCU,实际应用上,每个服务区可对应于系统的一个MCU资源池。
服务区确定策略
由于级联会议一方面可对分布式的会议进行就近收敛,降低对主MCU的带宽占用,另一方面会对MCU端口产生浪费(会场越少越明显),并增加系统时延。系统采用两级MCU组网,当下级参会会场较少时,应当避免级联,直接使用总部MCU资源。

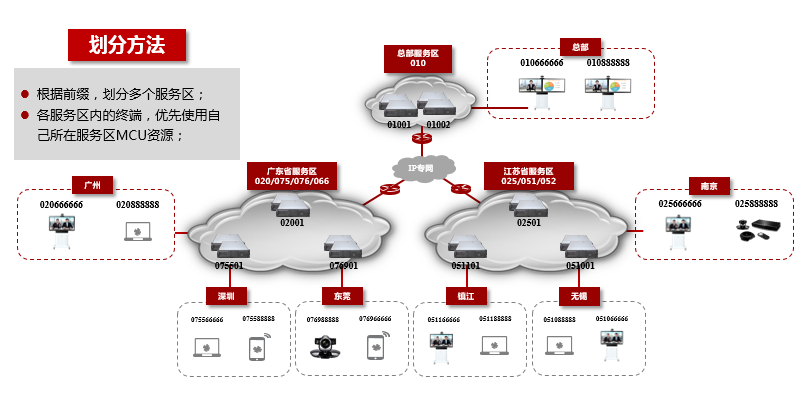

会议资源池组网图
分配MCU资源
按照资源优、负载均衡原则分配MCU资源。主从服务区确定完之后,当某个服务区内存在多台CloudMCU满足该服务区的会场接入需求时, 系统会按照资源优的原则选择剩余资源充足的MCU进行会场接入。 当该服务区内CloudMCU资源不足时, 如果该服务区存在备份服务区,则可以使用备份服务区的CloudMCU资源。

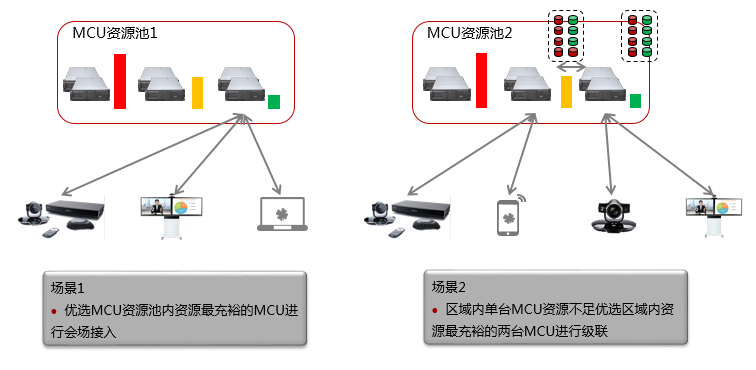

MCU资源池的分配场景图
资源池备份触发条件
(1)会议预约时本服务区CloudMCU资源不足
(2)会议过程中本服务区CloudMCU发生故障时产生
融合会议的备份
按照备份资源池定义顺序依次选择,直到找到可用的备份资源池为止,系统找到可用的备份资源池后, 将原有MCU上的会议整体备份到备份资源池的CloudMCU上。

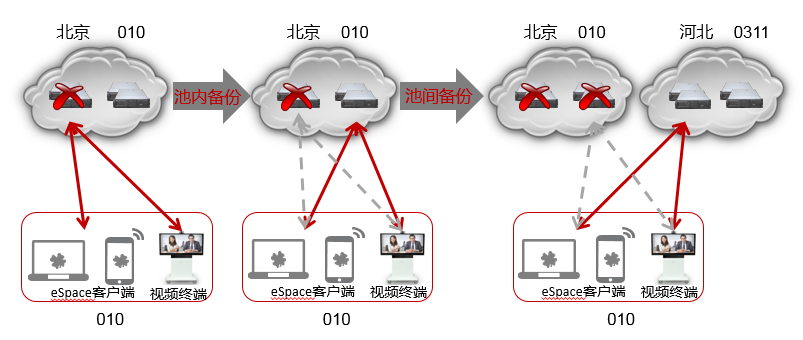

资源池备份示意图
资源池备份对会议的影响
华为CloudMCU切换到备份资源池的CloudMCU时,因为会场的信令和媒体流都经过MCU,发生故障的MCU上所接入的会场会产生短时间的图像和声音中断。备份时,资源池管理系统会将该MCU上的会议信息、会场接入信息、会议广播状态发送到备份CloudMCU上进行恢复。备份MCU会依据这些信息重新呼叫各会场入会,并设置会议状态。根据会议的不同参会会场数目,会议一般会在1~5分钟内进行
