Cisco TelePresence SX10
Cisco TelePresence SX10 Quick Set是专门为您的小型协作场所装配视频的一体化设备，可以为刚开始使用网真的中小企业提供经济实惠的产品。您可以使用SX10将网真广泛扩展到您的整个企业。这种低成本、高质量的设备将摄像···
Cisco TelePresence SX10 功能介绍
Cisco SX10 Quick Set 是一款一体式设备，旨在为您的小型协作空间提供视频支持，为刚开始使用视频会议的中小型企业提供经济实惠的价格。借助 SX10，您还可以在整个企业中普遍扩展视频会议。SX10 支持向 Cisco Webex 进行云注册，以实现更快、更具成本效益的部署。
这款低成本、高品质的设备将摄像头和编解码器组合成一个紧凑的设备，安装在标准平板显示器上，并通过隐蔽的单电缆系统进行连接，用于以太网供电 (PoE)。高清视频支持 1080p30 分辨率，而行业领先的广角视野即使在狭小的空间内也能提供最佳概览。对 Cisco Intelligent Proximity 的支持允许您使用 iOS 和 Android 设备无线控制 SX10 以及接收共享内容以实现更丰富的协作。您也可以通过笔记本电脑或 PC 进行无线内容共享。
SX10 Quick Set 集高质量、简单性和经济性于一体，为无处不在的视频创建了一个实用且功能强大的企业级解决方案。
Cisco SX10 Quick Set 的主要功能如下：
● 最佳清晰度高达 1080p30，内容共享为 1080p5 * ● 5 倍变焦的 83° 水平 FOV 广角 ● 支持 Cisco Intelligent Proximity，将内容共享到移动设备以及从笔记本电脑（Mac 和 PC）进行无线共享 ● 系统的无线控制也通过智能接近启用 ●通过可定制的 API 1（需要外部第三方控制系统处理器） 直接从 Cisco Touch 10 控制单元（可选）轻松控制房间外围设备，例如灯光、房间隔板、窗帘 ● 通过 Cisco Webex Teams 应用程序参加白板会议；在 Touch 10 上接收共享白板内容的通知（在云注册设备上支持） ● 通过一键式 (OBTP) 简化会议加入体验，适用于 Cisco Webex 会议中的已安排设备，无论是在本地注册还是在云端注册 ● 带以太网供电 (PoE) 的即用型设备 ● 集成麦克风 ● 节能低耗（欧盟B级） ● 注册 Cisco ® Unified Communications Manager (UCM) 和 Cisco TelePresence Video Communication Server (VCS) |
Cisco TelePresence SX10 技术参数
规格 | 描述 |
软件兼容性 | ● Cisco TelePresence 软件版本 TC 7.1 或更高版本● 思科协作终端软件版本 8.0 或更高版本 |

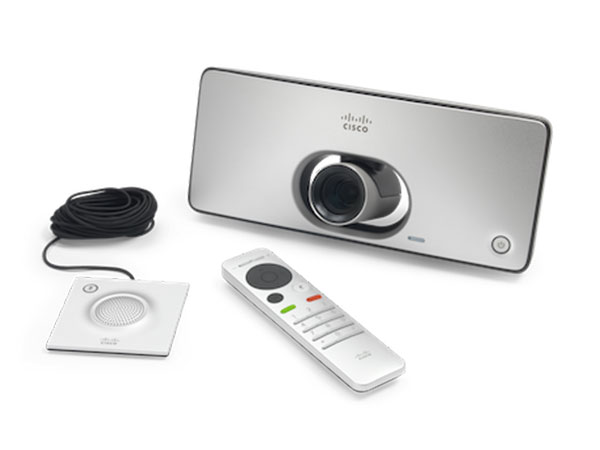

产品随附 | ● SX10 编解码器，集成高清摄像头和麦克风● 壁挂式● TRC6遥控器● 网络和 HDMI 电缆● 当前型号 CTS-SX10N-K9 在基本单元中包含一个专用音频发射器，以在使用 Cisco Intelligent Proximity 时实现无缝性能。之前的型号 CTS-SX10-K9 依靠外部扬声器传输接近信号 |
集成高清摄像头 | ● 5 倍变焦（2.65 光学和数码变焦）● +5°/-25° 倾斜，+/-30° 平移● 51.5° 垂直视野● 83° 水平视野● F 值来自 2.1● 1920 x 1080 像素逐行扫描@30 fps● 自动或手动对焦、亮度和白平衡● 远端摄像头控制● 倒置图片自动翻转 |
用户界面 | ● TRC6 远程控制和屏幕图形用户界面● 可选的 Cisco Touch 10 控制单元 |
语言支持 | 英语、阿拉伯语、加泰罗尼亚语、捷克语、丹麦语、荷兰语、芬兰语、法语、德语、希伯来语、匈牙利语、意大利语、日语、韩语、挪威语、波兰语、葡萄牙语-巴西语、俄语、简体中文、西班牙语、瑞典语、繁体中文和土耳其语; 取决于软件版本 |
系统管理 | ● 使用嵌入式 Telnet、SSH、XML 和 SOAP 进行全面管理● 使用 Web 服务器、安全复制 (SCP)、HTTP 和 HTTPS 远程上传软件● 远程控制和屏幕菜单系统 |
目录服务 | ● 支持本地目录（我的联系人）● 公司目录（通过 Cisco UCM 和 Cisco TelePresence Management Suite [TMS]）● 支持 LDAP 和 H.350 的服务器目录（需要 Cisco TelePresence Management Suite）● 已接来电、已拨电话和未接电话以及日期和时间的通话记录 |
力量 | ● 启用 PoE● 自动感应电源● 100 - 240 伏交流电，50/60 赫兹● 正常运行时最大 12 瓦 |
工作温度和湿度 | ● 0° 至 40°C（32° 至 95°F），相对湿度 10% - 90%（非冷凝） |
储存和运输温度 | ● -20° 至 60°C（60° 至 140°F），相对湿度 10% - 90%（非冷凝） |
SX10 编解码器尺寸 | ● 宽度：10.8 英寸（27.5 厘米）● 高度：4.6 英寸（11.7 厘米）● 深度：3.6 英寸（9.1 厘米）（摄像头向下最大倾斜）● 重量：2.0 磅（0.9 公斤） |
批准与合规 | ● 指令 2006/95/EC（低电压指令）- 标准 IEC/EN 60950-1● 指令 2004/108/EC（EMC 指令） - 标准 EN 55022，B 类 - 标准 EN 55024 - 标准 EN 61000-3-2/-3-3● 通过 UL 60950-1 和 CAN/CSA-C22.2 No. 60950-1-07 认证● 符合 FCC CFR 47 Part 15 Class A |
表 2. 产品功能
规格 | 描述 |
带宽 | ● 高达 3 Mbps |
分辨率/帧速率的最小带宽 | ● 720p30 从 768 kbps● 1080p30 从 1472 kbps |
防火墙穿越 | ● Cisco TelePresence Expressway 技术 |
视频标准 | ● H.263、H.263+、H.264 |
视频输入 | 两个视频输入（通过用户界面可选择 HDMI 或 VGA） 支持的格式： ● 640x480 (VGA)● 720x480● 704x576 (4CIF)● 800x600 (SVGA)● 848x480● 1024x768 (XGA)● 1152x864 (XGA+)● 1280x720 (720p)● 1280x768 (WXGA)● 1920 x 1080@30 (HD1080p)扩展显示识别数据 (EDID ) |
视频输出 | HDMI 输出支持的格式： ● 1920 x 1080@60 fps (1080p60)VESA 显示器电源管理 扩展显示识别数据 (EDID) |
实时视频分辨率 | 实时视频分辨率（编码和解码）： ● 176 x 144@30 (QCIF)（仅解码）● 352 x 288@30 (CIF)● 512 x 288@30 (w288p)● 576 x 448@30 (448p)● 768 x 448@30 (w448p)● 704 x 576@30 (4CIF)● 1024 x 576@30 (w576p)● 640 x 480@30 (VGA)● 800 x 600@30 (SVGA)● 1024 x 768@30 (XGA)● 1280 x 768@30 (WXGA)● 1280 x 720@30 (HD720p)● 1920 x 1080@30 (HD1080p) |
音频标准 | ● 64 kbps MPEG4 AAC-LD、OPUS、G.722、G.722.1、G.711mu、G.711a、G.729ab、G.729 |
音频功能 | ● 高品质 20-kHz 单声道● 两个回声消除器● 自动增益控制 (AGC)● 自动降噪● 主动唇形同步 |
音频输入 | ● 一个内置麦克风● 1 个外部麦克风，4 针迷你插孔（Table Microphone 20 或 Cisco Ceiling Microphone）● 1 个 HDMI 音频输入 |
音频输出 | ● 一条线路输出，迷你插孔● 一个HDMI，（数字主音频） |
双流 | ● H.239（H.323）双码流（CE8.2或更高版本）● BFCP（SIP）双流● 分辨率高达 1080p5（CE8.0 或更高版本） |
多点支持 | ● Cisco Ad-Hoc Conferencing（需要 Cisco UCM、Cisco TelePresence Server 和 Cisco TelePresence Conductor） |
协议 | ● H.323、SIP● H.323（CE8.2 或更高版本） |
嵌入式加密 | ● SIP/H.323点对点（H.323 CE8.2及以上）● 基于标准：高级加密标准 (AES)● 自动生成和交换密钥● 支持双码流 |
IP网络功能 | ● 用于服务配置的 DNS 查找● 差异化服务（QoS）● IP 自适应带宽管理（包括流量控制）● 动态播出和口型同步缓冲● 通过 NTP 支持日期和时间● 基于丢包的降速● URI 拨号● TCP/IP● DHCP● 802.1x 网络认证● 802.1Q 虚拟局域网● 802.1p（QoS 和服务等级 [CoS]）● 清除路径 |
呼叫控制 | ● 思科统一通信管理器 (CUCM)◦ CUCM 本地注册◦ 需要 CUCM 版本 8.6(2) 或更高版本以及用于 SX10 快速设置的设备包◦ 基本 CUCM 配置◦ 从 CUCM 升级固件◦ 思科发现协议和 DHCP 选项 150 支持◦ 基本电话功能，例如保持、恢复、转移和公司目录查找● 思科视频通信服务器 (VCS)◦ 使用 VCS 进行本机注册● 思科网讯● 第三方 H.323 网守和基于标准的 SIP 代理 |
IPv6 网络支持 | ● 用于 DHCP、安全外壳 (SSH)、HTTP、安全 HTTP (HTTPS)、DNS 和差异化服务 (DiffServ) 的双栈 IPv4 和 IPv6● 支持静态和自动配置（无状态地址自动配置） |
安全功能 | ● 通过 HTTPS 和 SSH 进行管理● IP 管理密码● 菜单管理密码● 禁用 IP 服务● 网络设置保护 |
证书管理 | ● 证书授权代理功能 (CAPF) 支持以提高安全性● 制造商安装的证书 (MIC)● 本地重要证书 (LSC)● X.509 数字证书（DER 编码二进制）；客户端和服务器证书都可接受 DER 和 Base-64 格式；支持密钥大小为 1024、2048 和 4096 的证书 |
网络接口 | ● 一个支持 PoE 的 LAN 连接器 (RJ-45) 100-Mbit |
其他接口 | ● 一个 USB 端口供将来使用● 1 个 Micro USB 端口，用于调试 |
订购信息
产品名称 | 零件号 | 合规模型名称 |
思科 SX10 快速设置 ● 订阅定价 (MSRP * )● 对于前期定价 (GPL ** )（SX10 编解码器/摄像头、集成麦克风、壁挂套件、TRC6 遥控器） |
CS-SX10N-MSRP-K9 CTS-SX10N-K9 CTS-SX10NCODEC=（备用） | TTC7-22 |
思科桌面麦克风 20 | CTS-MIC-TABL20 | |
用于 SX10 快速设置的屏幕安装套件 | BRKT-SX10-SMK | |
用于 SX10 快速安装的壁挂套件 | BRKT-SX10-WMK | |
8米VGA线 | CAB-VGA-8M | |
8米HDMI线 | CAB-Preso-2HDMI | |
Cisco Touch 10 控制单元 | CTS-CTRL-DV10 | |
Cisco Touch 10 PoE 电源注入器 | CTS-PWR-AIR-INJ5= | |
思科网真遥控器 6 | CTS-RMT-TRC6 | |
SX10 电源 | PWR-SX10-AC= |
